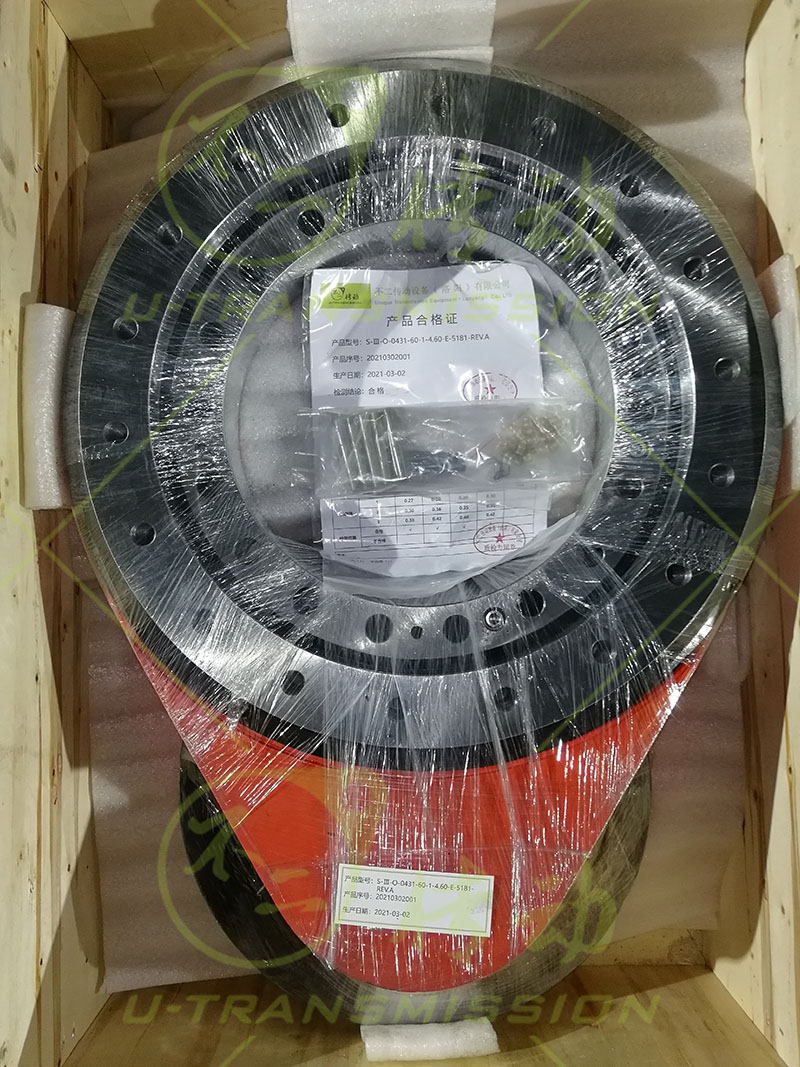

S-III-O-0431三系列重載外齒全防護特殊法蘭齒輪式回轉驅動

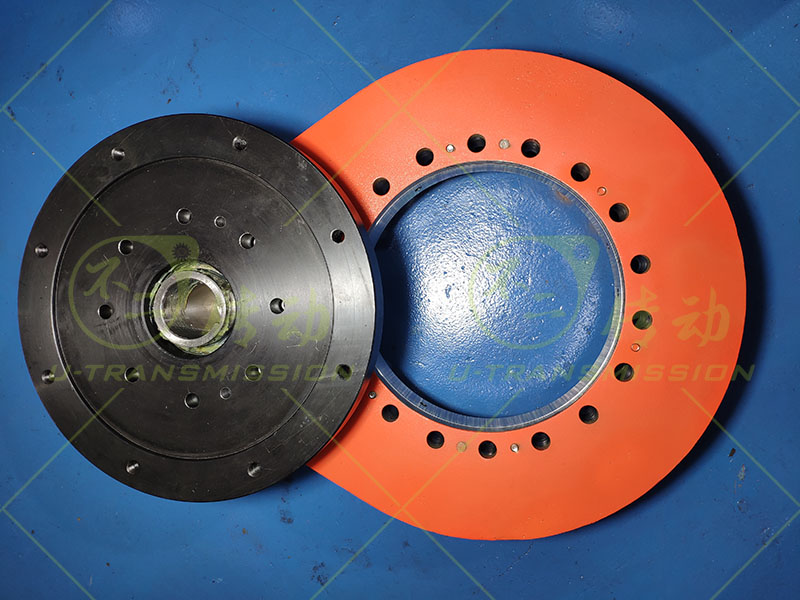

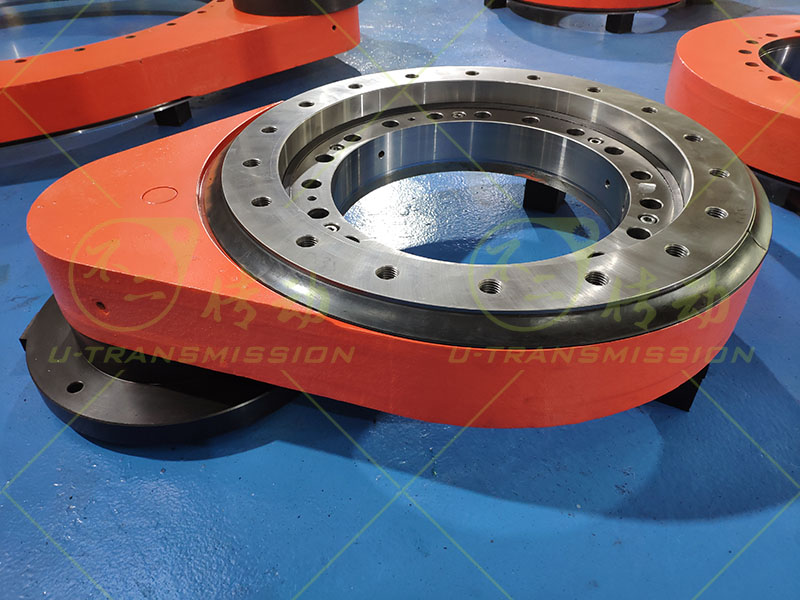

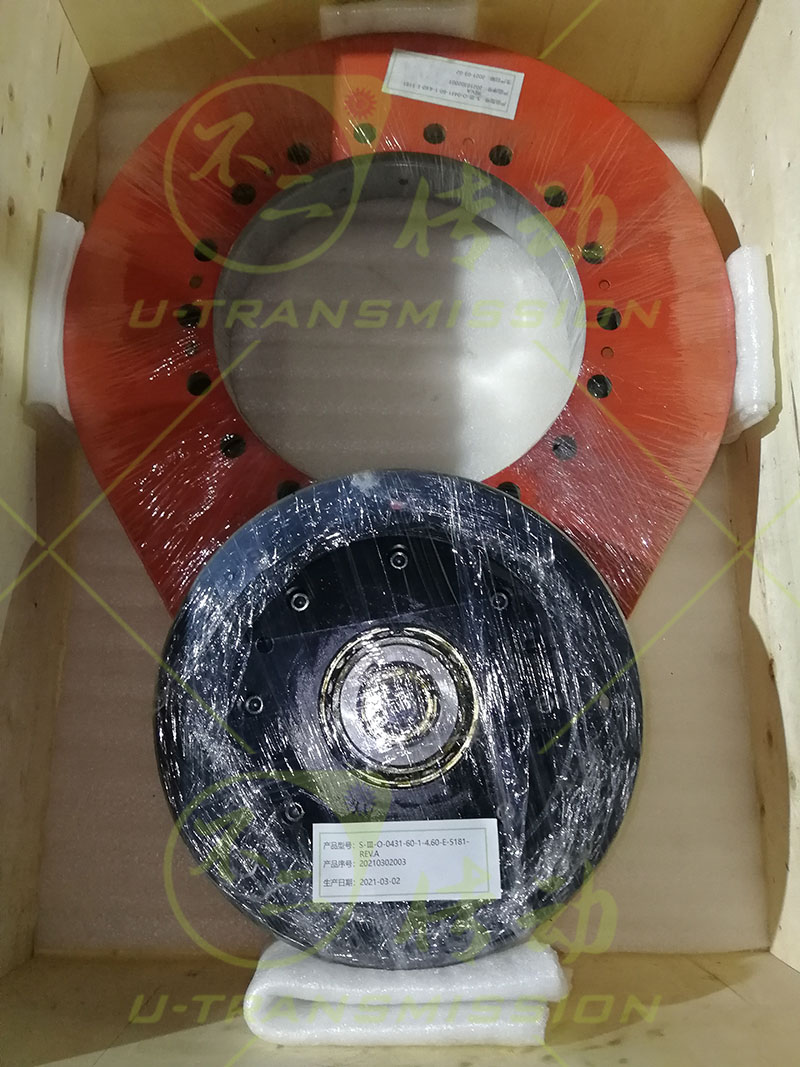

S-III-O-0431三系列重載外齒全防護特殊法蘭齒輪式回轉驅動，客戶用在工業往復運動領域，直齒式回轉驅動豎直安裝使用，受安裝空間限制直齒驅動的直徑不能太大，這一制約因素限定了直齒驅動的減速比不能做大，但是輸出扭矩要求又很高，這種情況下只能選用很大的電機來滿足總輸出扭矩，最終設計的適配法蘭非常大，法蘭過大干涉內圈固定螺栓的安裝，為此不二傳動的設計團隊為客戶設計了一個特殊的高大的適配法蘭，配合合理的安裝步驟，完全解決了客戶的問題，大扭矩輸入，適配法蘭也同樣做了特殊設計，確保穩定，可靠。

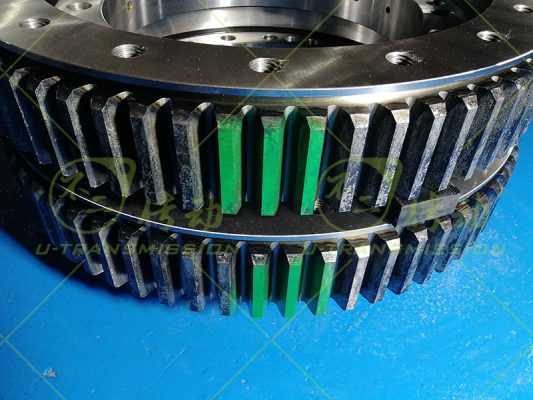

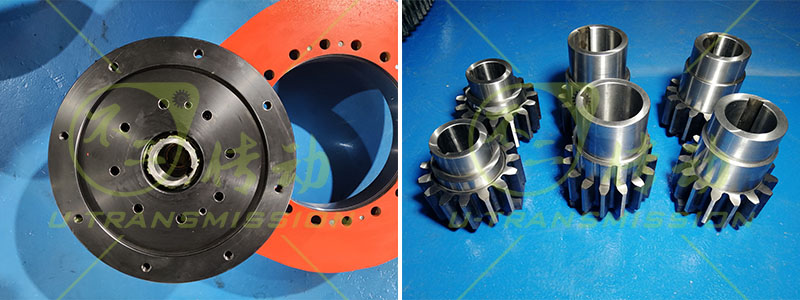

S-III-O-0431齒輪式回轉驅動的輸入端軸孔尺寸直徑70mm，為了保證齒輪強度，齒輪采用了增加壁厚的設計思路，支撐軸承選用大尺寸圓柱滾子軸承，給齒輪提供可靠的支撐，確保直齒驅動平穩可靠運轉。
